您当前的位置:首页 > 产品中心
所属系列: 过滤器系列
名称: 全自动自清洗过滤器
型号: ST-LA
检索关键字: 全自动自清洗过滤器
销售电话:021-60488123 图文传真:021-51685222

姜森客服点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





全自动自清洗过滤器控制方式:

全自动自清洗过滤器的清洗有三种控制方式:
1.
压差控制
2.
定时控制
3.
手动控制



全自动自清洗过滤器技术参数:
1.流量范围:402400m3/h
2.
过滤精度:1002000μm
3.
工作压力:0.11.6MPa
4.
压力损失:≤0.016MPa
5.
排污阀口径:DN50mm
6.
排污时间:1060s
7.
排污耗水量:<1%
8.
适用温度:≤85
9.
电源:交流三相380V/50Hz
10.
控制界面:数显、旋钮、开关
11.
滤网类型: 316不锈钢


全自动自清洗过滤器型号说明:

型号

出入水口

H

H1

H2

W

W1

L

经济流量

功率

重量

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

(mm)

(m3/h)

(kW)

(kg)

ST-LA03-1.6

3

80

886

376

718

683

257

673

45



120

ST-LA04-1.6

4

100

936

411

770

683

257

673

65



126

ST-LA05-1.6

5

125

1018

461

852

683

257

673

105



165

ST-LA06-1.6

6

150

1111

523

951

744

303

725

150



220

ST-LA08-1.6

8

200

1427

715

1237

820

349

777

265



395

ST-LA10-1.6

10

250

1685

853

1439

874

393

826

410



395

ST-LA12-1.6

12

300

1815

944

1569

939

458

908

590



598

ST-LA14-1.6

14

350

2082

1094

1792

1026

545

1010

800



760

ST-LA16-1.6

16

400

2360

1239

2019

1098

608

1111

1050



860

ST-LA18-1.6

18

450

2632

1389

2245

1199

679

1213

1320



970

ST-LA20-1.6

20

500

2919

1547

2483

1288

717

1250

1630



1120

ST-LA24-1.6

24

600

3510

1865

2864

1458

864

1440

2350



1450

自动清洗过滤器代替间断供水过滤器!

自清洗过滤器(全自动反冲洗过滤器)现已安装在世界各地,广泛地应用于炼钢、造纸、塑料、制药、食品、制糖、污水处理、采矿和化工等行业以及灌溉中。凡是需要从某种液体中去除某种固体,都可以使用这种过滤器,其应用范围包括低PH值、海水、高压和高温环境。这种过滤器采用液力操纵,不需要外界电源(控制部分除外)。
1
、不锈钢自清洗过滤器,
2
、进出口管径1/2"—24"(单台处理量0.25—3000m3/h)
3
、全自动自清洗过滤器,无需拆卸滤网进行人工清洗
4
、冲洗过程不间断供水,冲洗用水极少(少于主流1%
5
、过滤精度2—3000微米
6
、过滤面积大,压损小

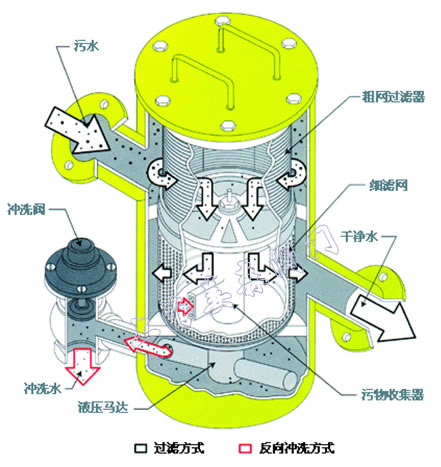

全自动自清洗过滤器工作原理:
自清洗过滤器是由过滤器本体、滤网、一个或多个(根据型号配置)冲洗阀和冲洗控制器组成。

水流进入Tekleen?过滤器后,首先通过粗滤网,然后进入细过滤室,由细滤网将污物(最小可至2μm)截留下来,出水即为净水。

污物聚集在细滤网上,使滤网内表面和外表面形成压力差。当压差达到预设值(如0.5kg/cm2)时,便启动自清洗循环。压差传感器将信号传至控制器触动其打开冲洗阀,这样液压马达室内、污物收集器及吸嘴内的压力降至与大气相通。引起吸嘴相对的细滤网内面(污水)和细滤网外面(净水)之间的压力差,产生一股吸力强劲的反冲洗水将吸嘴相对的滤网上的污物清洗干净,由冲洗阀排出。

反冲洗水经过液压马达时带动污物收集器转动,这样吸嘴就将整个滤网上的污物吸走清洗干净。

当滤网冲洗干净,控制器关闭冲洗阀,设备自动恢复到全滤状态。整个冲洗过程只需几秒钟,且系统不间断供水!


全自动自清洗过滤器与其它自清洗过滤器的比较:
1
、冲洗阀只需用单个2"1"冲洗阀。
TEKLEEN
只配单个2"1"冲洗阀即可满足清洗需求,每次反冲洗所用的水要比有两个、三个冲洗阀的过滤器少得多。而且更少的部件,则更少的维护。
2
、全不锈钢部件,使用寿命长。
碳钢过滤器一般使用34年就会生锈和磨损,不锈钢过滤器则可长久使用。
3
、高性能滤网提供多40%的过滤面积。
高性能滤网:由编织网(3000μ)固定(烧结)于支撑网及穿孔篮框上,都为不锈钢结构。高性能滤网比普通滤网比较提高了多40%的有效过滤面积。而且这种结构非常坚固、耐用,长时间使用滤网孔隙也不会变形,具有良好的耐压和耐化学腐蚀的特性,没有温度限制。
有效过滤面积大则截污能力提高,压损小,需要冲洗的间隔时间加长。
4
、内部没有易损坏的塑料部件。
全不锈钢过滤器更具有领先优势,不仅可提供不锈钢外壳,连内部部件包括滤网支撑结构、污物收集器等都是全不锈钢材质,没有任何塑料材质。更具耐腐蚀、防盐雾、防尘、防溅等性能,其刚性、强度更好,使用寿命更长,更不易损坏。
5
、最高工作温度等级有93.3200°F)及65.5150°F)。
6
、采用先进的电子控制器。
TEKLEEN
提供的电子控制器工艺技术先进,使用简便可靠。冲洗可根据手动、压差和定时进行,并具有液晶显示、冲洗计数、警报输出等功能。电子控制靠电信号来操作,而水力控制靠的是弹簧及隔膜等机械能的变换来操作,因此与水力控制器相比电子控制器具有更可靠、更灵敏、更先进、功能更多的特点,而且可以直观的看到过滤器的工作状态。

欢迎您访问我们的网站姜森阀门【http://www.zgjsv.com,如有任何疑问.可以致电给姜森公司,我们一定会尽心尽力为您提供优质的服务。热线电话:021-60488123图文传真:021-51685222
