一、RVEX电动弹性座封闸阀资料
产品型号：RVEX
二、RVEX电动弹性座封闸阀产品特点
姜森牌的弹性座封闸阀，可根扭用户的要求配装各种电动执行机构，实现远距离控制及自动控制。具有灵敏、可靠、安装方便等特点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。RVEX电动弹性座封闸阀,电动弹性座封闸阀,弹性座封闸阀。
三、RVEX电动弹性座封闸阀主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
四、RVEX电动弹性座封闸阀主要性能参数
|
压力等级 |
1.0MPa、1.6MPa、2.5MPa |
|
阀体耐压 |
1.5MPa、2.4MPa、3.75MPa |
|
密封试验 |
1.1MPa、1.76MPa、2.75MPa |
|
工作温度 |
0～80℃ |
|
适用介质 |
水、油、蒸气等 |
五、RVEX电动弹性座封闸阀主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
球墨铸铁 |
8 |
止推垫 |
锡青铜 |
|
2 |
闸板 |
球墨铸铁外覆EPDM |
9 |
轴套 |
锡青铜 |
|
3 |
螺栓 |
镀锌 |
10 |
螺栓 |
镀锌 |
|
4 |
密封圈 |
NBR |
11 |
轴盖 |
球墨铸铁 |
|
5 |
阀盖 |
球墨铸铁 |
12 |
防尘罩 |
NBR |
|
6 |
阀杆 |
不锈钢 |
13 |
手轮 |
铸铁 |
|
7 |
“O”形密封圈 |
NBR |
14 |
紧固螺母 |
镀锌 |
|

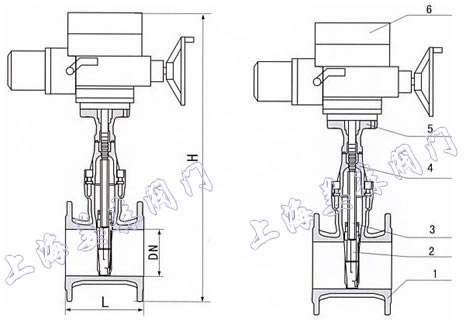

型号 |
公称口径DNmm |
L |
D1 |
D |
Z-Φd |
H |
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|
RVC(H)X
Z45X
Z41X |
50 |
180 |
125 |
165 |
4-Φ18 |
268 |
|
65 |
190 |
145 |
185 |
4-Φ18 |
296 |
|
80 |
240 |
160 |
200 |
8-Φ18 |
340 |
|
100 |
250 |
180 |
235 |
8-Φ18 |
367 |
|
125 |
254 |
210 |
250 |
8-Φ18 |
424 |
|
150 |
280 |
240 |
290 |
8-Φ23 |
515 |
|
200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
|
250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
RVEX电动弹性座封闸阀订货须知：
一、①电动弹性座封闸阀产品名称与型号②电动弹性座封闸阀口径③电动弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定姜森公司的电动弹性座封闸阀型号，请按电动弹性座封闸阀型号直接向我司销售部订购。
