所属系列: 平衡阀系列
名称: 固定式动态平衡阀
型号: JSVF-A
检索关键字: 固定式动态平衡阀,固定式流量平衡阀
销售电话:021-60488123 图文传真:021-51685222

姜森客服点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系!





    姜森公司生产JSVF-A动态流量平衡阀,可在工作压差范围内精确的控制管路流量,使整个系统能时刻保持平衡。无需对整个管道进行烦琐的阻力计算。无需人工调节,可省去
大量人力,安装空间也不受限制,同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗,提高设备的耐用性和安全性。整个水系统简洁、可靠,无须 安装同程管道,节省初投资、安装及材料费用。

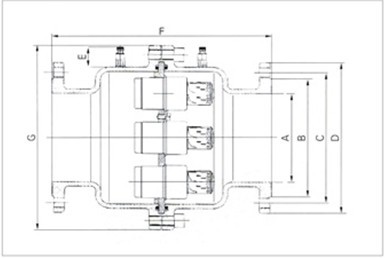

外形尺寸

技术规格

基本规格:DN50-DN800
工作压力:16Bar/25Bar
流量误差:± 5%
工作温度:0~120℃
材料:
阀体:球墨铸铁 (QT400-18)
阀胆:不锈钢 (304-2B)
弹簧:不锈钢 (1Cr18Ni9)
O 型圈:丁腈橡胶 (N220SH)

尺寸及重量

口径

B(am)

C(mm)

D(mm)

E(am)

F(mm)

G(mm)

重量 (Kg)

DN50

99

125

165

38

239

218

16

DN65

188

145

185

38

239

218

19

DN80

132

160

200

38

239

218

22

DN100

156

190

235

38

365

270

38

DN125

184

220

270

38

365

295

46

DN150

211

250

300

38

410

354

66

DN200

274

310

360

38

430

484

96

DN250

330

370

425

38

456

488

128

DN300

389

430

485

38

466

565

187

DN350

448

490

555

38

479

700

249

DN400

503

550

620

38

504

790

356

DN450

548

640

670

38

517

800

418

DN500

609

660

730

38

520

880

518

DN600

720

770

845

38

554

1050

718

DN800

928

990

1085

38

557

1260

865

压差与流量范围

口径

压差范围 (MPa)

流量范围 (m3/h)

DN50

22-210

4.0-36

DN65

22-210

4.0-36

DN80

22-210

4.0-36

DN100

22-210

4.0-72

DN125

22-210

4.0-108

DN150

22-210

4.0-180

DN200

22-210

4.0-213

DN250

22-210

4.0-468

DN300

22-210

4.0-720

DN350

22-210

4.0-828

DN400

22-210

4.0-1080

DN450

22-210

4.0-1332

DN500

22-210

4.0-1692

DN600

22-210

4.0-2304

DN800

22-210

4.0-3420
