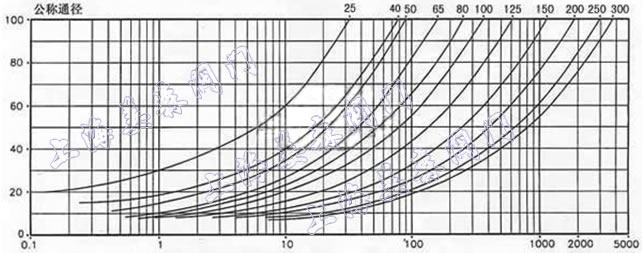

流量特性曲线

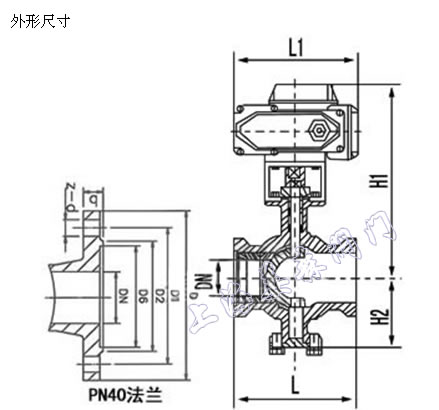

外形尺寸

公称通径 DN(mm) 尺 寸 (mm) 对夹 法兰式 L H1 H2 D D D1 D2 q Z-Φd 25 64 110 85 65 14 4-14 102 277 60 40 82 145 110 85 16 4-18 114 305 75 50 100 160 125 110 16 4--18 124 364 95 65 120 180 145 120 18 4-18 145 379 105 80 131 195 160 135 20 8-18 165 389 120 100 158 215 180 155 20 8-18 194 402 140 125 180 245 210 185 22 8-18 213 426 165 150 216 280 240 210 24 8-23 229 453 185 200 268 335 295 265 26 12-23 243 473 205 250 326 405 355 320 30 12-25 297 540 240 300 460 460 410 3750 30 12-25 338 590 290 350 470 - - - - - 400 525 - - - - -

订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定姜森公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
