电动防爆球阀
产品概述
电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用JSQ等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域
产品特点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增大而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
阀门技术参数
|
公称通径 |
DN15-DN400mm |
|
公称压力 |
1.0、1.6、4.0、6.4Mpa |
|
适用介质 |
汽油、柴油、煤气、硝酸类、醋酸类、粘性流体、浆料、易燃易爆、强氧化性介质等 |
|
介质温度 |
-40℃~180℃ -40℃~+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温) |
|
防爆等级 |
dIIBT4(6) |

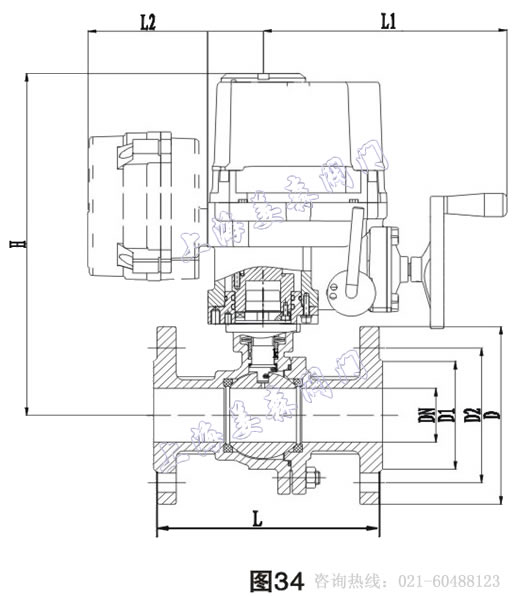

主要外形尺寸(虚线部分为模拟量控制盒，开关型无此尺寸)
主要连接尺寸
|
公称通径DN(mm) |
尺寸(mm) |
执行机构选配
(常温常压) |
|
L |
D |
D2 |
D1 |
L2 |
H |
L1 |
Z-d |
|
15 |
130 |
95 |
65 |
45 |
136.5 |
284 |
216 |
4-14 |
JSQ-005 |
|
20 |
140 |
105 |
75 |
55 |
136.5 |
284 |
216 |
4-14 |
JSQ -005 |
|
25 |
150 |
115 |
85 |
65 |
136.5 |
284 |
216 |
4-14 |
JSQ -005 |
|
32 |
165 |
135 |
100 |
78 |
136.5 |
284 |
216 |
4-18 |
JSQ -008 |
|
40 |
180 |
145 |
110 |
85 |
136.5 |
284 |
216 |
4-18 |
JSQ -008 |
|
50 |
200 |
160 |
125 |
100 |
136.5 |
284 |
216 |
4-18 |
JSQ-008 |
|
65 |
220 |
180 |
145 |
120 |
136.5 |
328 |
216 |
4-18 |
JSQ-010 |
|
80 |
250 |
195 |
160 |
135 |
140 |
380 |
270 |
8-18 |
JSQ-015 |
|
100 |
280 |
215 |
180 |
155 |
140 |
387 |
270 |
8-18 |
JSQ-020 |
|
125 |
320 |
245 |
210 |
185 |
140 |
426 |
276 |
8-18 |
JSQ-040 |
|
150 |
360 |
280 |
240 |
210 |
140 |
458 |
290 |
8-23 |
JSQ-080 |
|
200 |
400 |
335 |
295 |
265 |
140 |
698 |
290 |
12-23 |
JSQ-150 |
|
250 |
533 |
405 |
335 |
320 |
140 |
780 |
290 |
12-25 |
JSQ-200 |
注:以上选配参数仅供参考，具体以实际情况为准。
